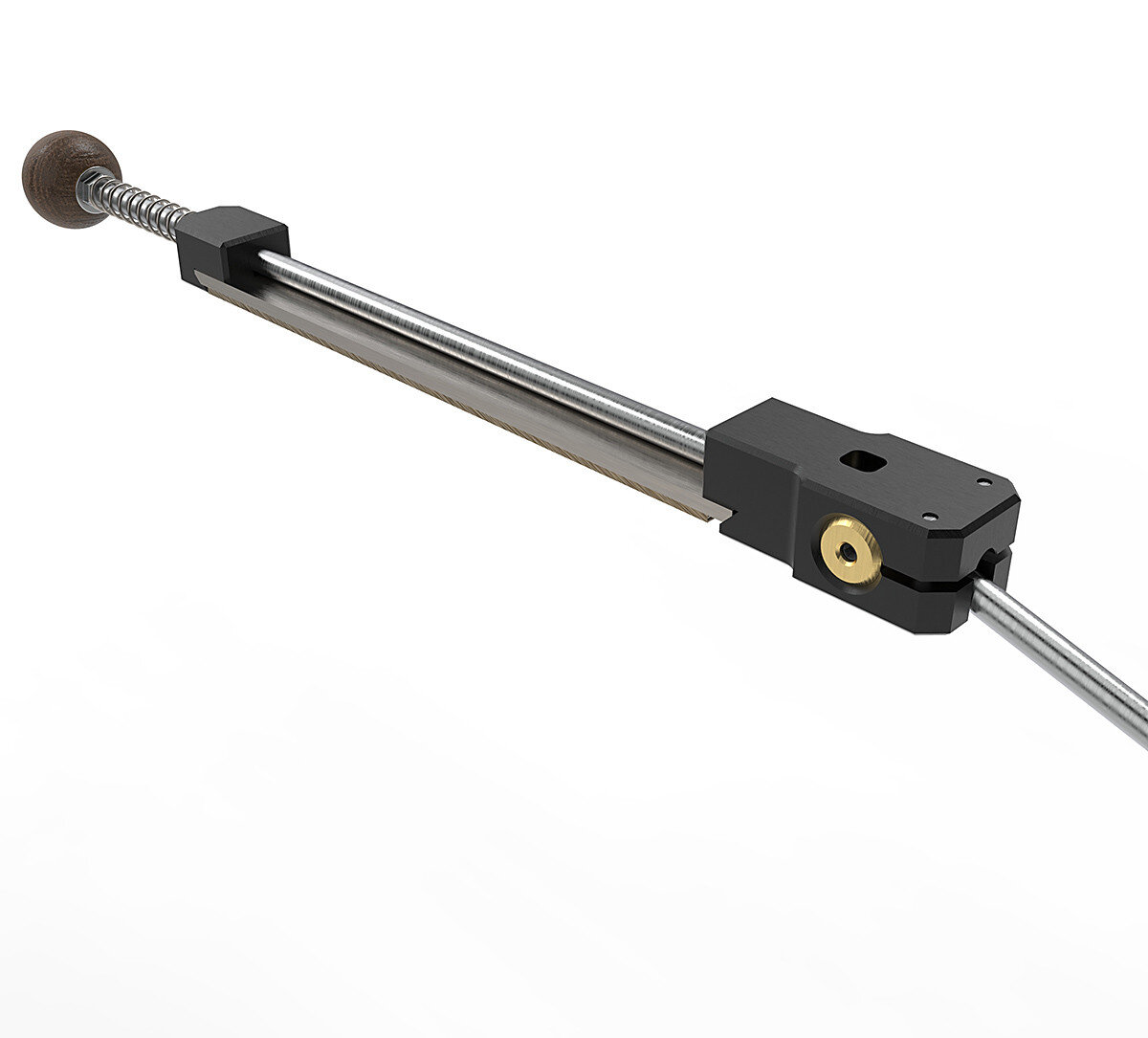

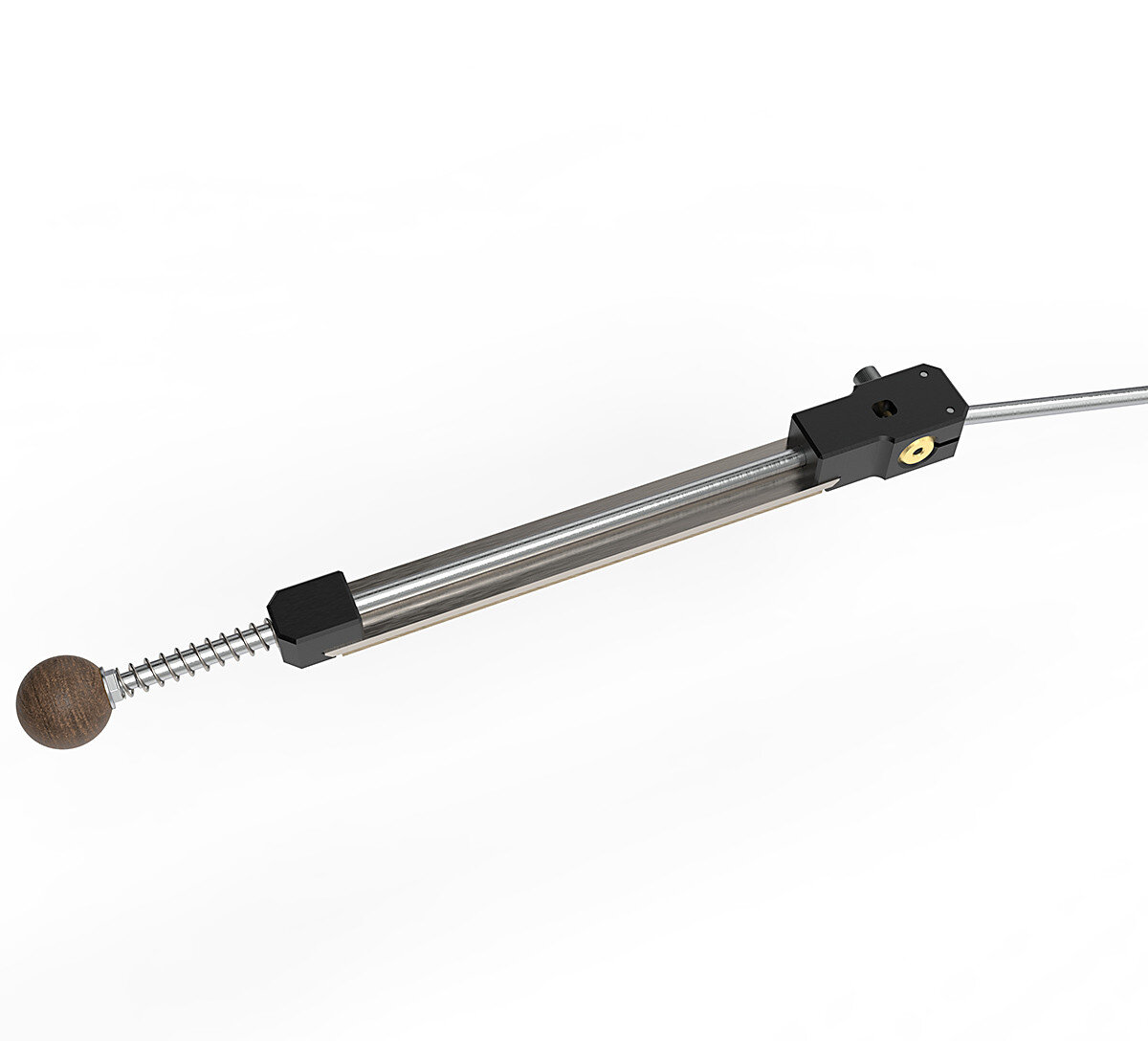

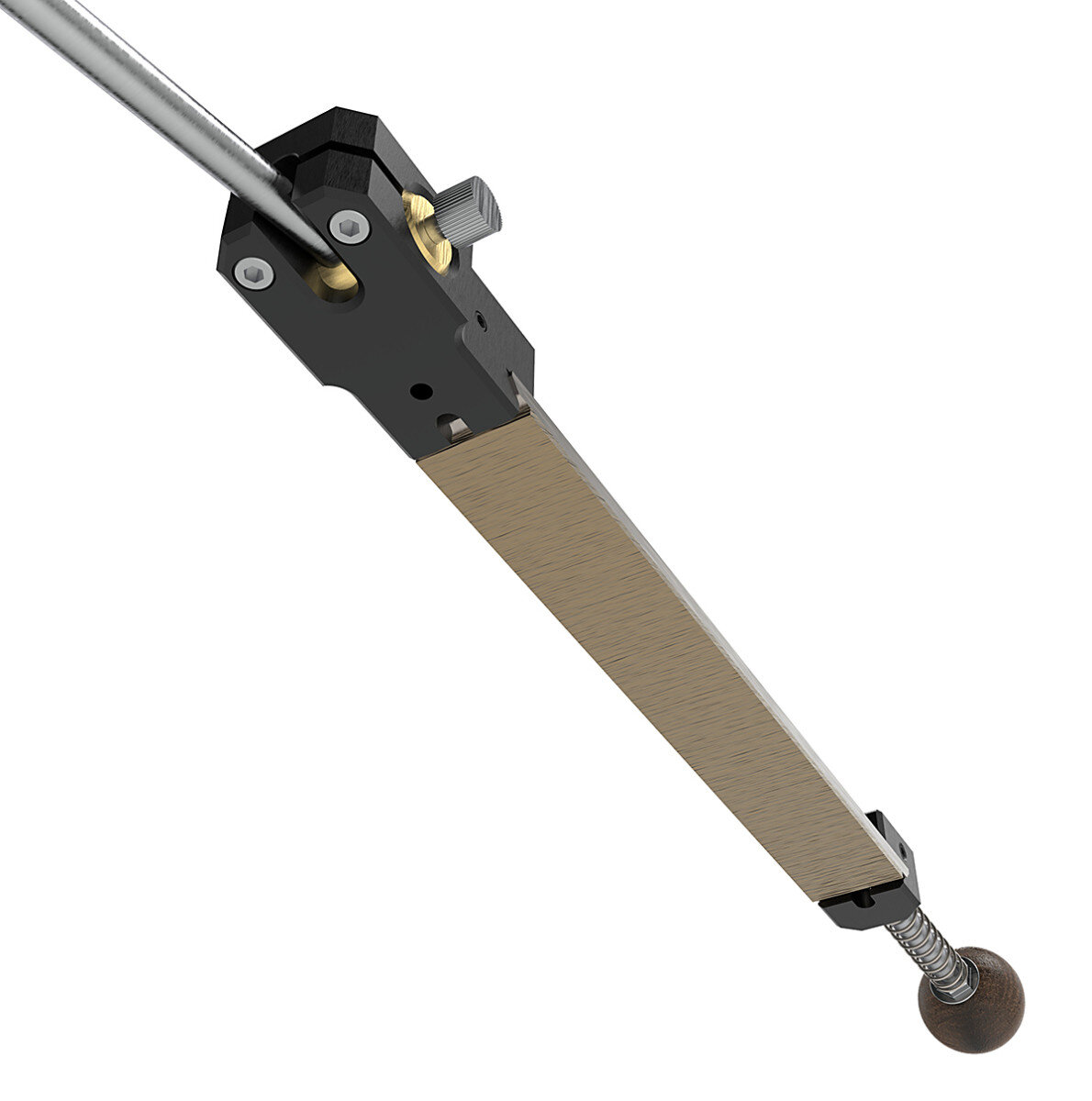

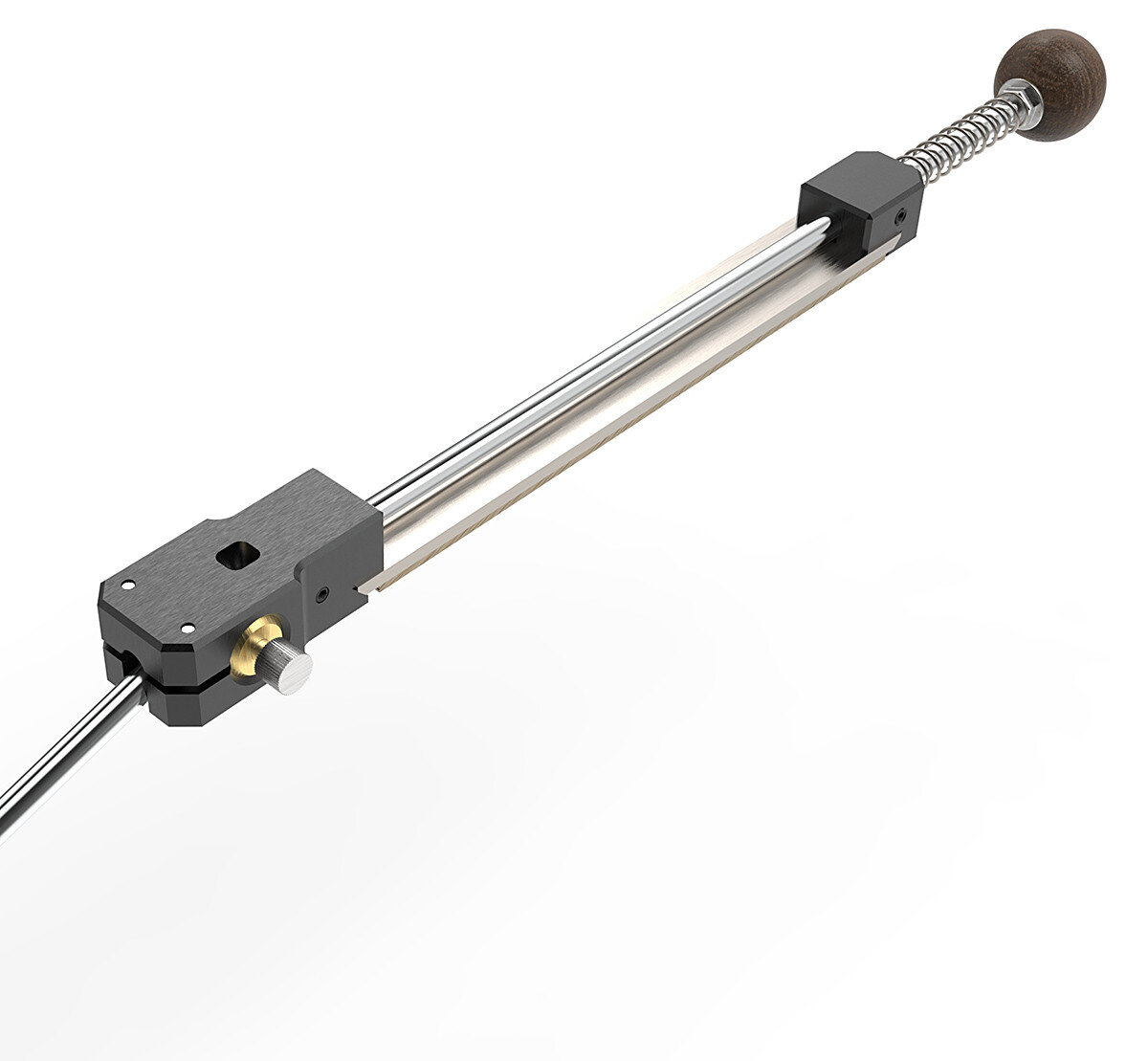

Тримач точильних бланків для стандартної та лінзоподібної заточки

Тримач призначений для роботи з точильними бланками довжиною 150–180 мм та сумісний з багатьма точильними станками з фіксованим кутом, у яких використовується направляюча система 6 мм.

Конструкція дозволяє виконувати як звичайну заточку, так і лінзоподібну заточку, плавно змінюючи положення абразиву під час роботи. Це допомагає сформувати міцнішу та більш плавну ріжучу кромку без різкого переходу.

Особливості

• Підходить для точильних бланків довжиною 150–180 мм
• Захват бланків — ластівчин хвіст
• Направляюча ковзання по шарніру — 33 см
• Направляюча фіксації бланків і ручки — 25 см

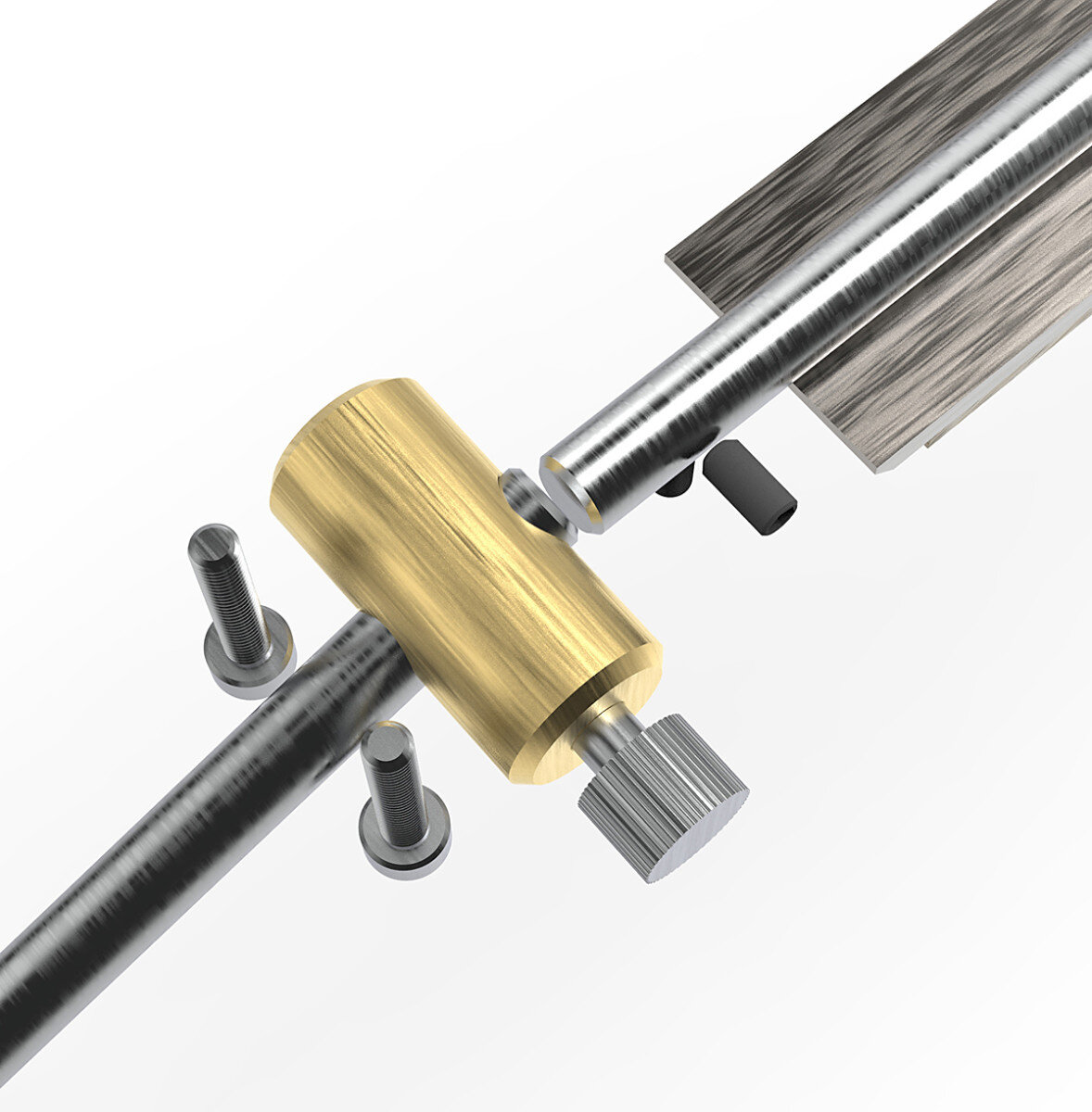

• Втулка регулювання лінзоподібної заточки — бронза
• Основна вісь — нержавіюча сталь 6 мм
• Тримачі — алюміній з чорним анодуванням
• Рукоятка — бук, покритий маслом

Точильний бланк має додаткову опору на основну вісь, завдяки чому абразив стабільніше рухається під час заточки. Конструкція виконана без відчутних люфтів, надійно фіксується та може замінити стандартні направляючі й окремі направляючі для лінзоподібної заточки.

Налаштування та використання

1. Встановіть тримач на точильний станок.
2. Кут заточки виставляйте за допомогою цифрового кутоміра.
3. Вал ковзання пропустіть через поворотну втулку так, щоб він вийшов з неї приблизно на 1–2 мм.
4. Зафіксуйте вал боковим гвинтом на поворотній втулці.
5. Встановіть точильний бланк у захват типу «ластівчин хвіст» і перевірте надійність фіксації.

Повернення у положення 0°

1. Зніміть вал тримача бланків.
2. Послабте гвинти встановлення кута.
3. Просуньте вал наскрізь через зажим бланка.
4. Зафіксуйте два гвинти налаштування кута.
5. Поверніть вал у потрібне робоче положення.
6. Зафіксуйте боковий гвинт на поворотній втулці.
7. Зберіть решту частин тримача бланків.

Важливо: не затягуйте гвинти з надмірним зусиллям. Після складання перевірте плавність ходу, відсутність люфтів і правильність кута цифровим кутоміром.

Зверніть увагу: точильні бланки, абразиви та точильний станок можуть не входити до комплекту та показані на фото для прикладу використання.
